GRC teknik şartnamesi, yalnızca çimento, kum ve cam elyaf oranlarını sıralayan bir malzeme tarifi olarak değil; ürünün kullanım amacı, tasarım yükleri, panel kesiti, üretim yöntemi, deney değerleri, toleransları, yüzey kabulü, karkas ve ankrajları, taşıma-montaj yöntemi ve teslim belgelerini birlikte tanımlayan proje dokümanı olarak hazırlanmalıdır.
İyi yazılmış bir şartname, “GRC kullanılacaktır” demekle yetinmez. Hangi elemanın GRC olduğu, ana taşıyıcı olup olmadığı, cephe sistemindeki görevi, hangi performansın nasıl doğrulanacağı ve uygunsuz bir ürünle karşılaşıldığında hangi kabul veya ret sürecinin işletileceği açıkça belirtilir. Aksi hâlde üreticiler farklı reçete, kesit, test ve bağlantı kabulleriyle teklif verebilir; görünüşte aynı olan teklifler teknik açıdan karşılaştırılamaz.
Bu rehber, mimari cephe paneli ve projeye özel elemanlar için şartname hazırlama mantığını açıklar. Verilen başlıklar her projede aynı sayısal değerin kullanılacağı anlamına gelmez. Rüzgâr etkileri, panel boyutları, bina hareketleri, çevresel maruziyet, yangın ve yalıtım gereksinimleri ile taşıyıcı sistem bağlantıları proje müellifleri ve yetkili mühendisler tarafından belirlenmelidir.
GRC teknik şartnamesinin kapsamı nasıl tanımlanmalıdır?
Şartnamenin ilk bölümü ürünün adını değil, işin gerçek kapsamını tanımlamalıdır. GRC, çimento esaslı ince taneli bir matrisin alkali dayanımlı cam elyafla takviye edildiği kompozit malzeme ailesidir. Ancak bir GRC cephe paneli yalnız bu kabuktan oluşmayabilir; metal karkas, bağlantı pedleri, ankrajlar, yalıtım katmanları, derzler ve bina bağlantıları da tamamlanmış sistemin parçası olabilir.
Kapsam bölümünde şu sorular cevaplanmalıdır:
- Ürün GRC kabuk panel, karkaslı GRC panel, dekoratif profil, söve, silme veya özel üç boyutlu eleman mıdır?
- GRC eleman iç veya dış mekânda mı kullanılacaktır?
- Ürün ana taşıyıcı sistemin parçası mıdır, yoksa taşıyıcı olmayan mimari kaplama mıdır?
- Tedarik yalnız panel üretimini mi, yoksa tasarım, model-kalıp, karkas, ankraj, sevkiyat ve montajı da mı kapsar?
- Yalıtım, hava-su kontrol katmanları, derz mastiği ve yüzey kaplaması hangi iş kalemine aittir?
- Proje hesaplarını, uygulama çizimlerini ve montaj yöntemini hangi taraf hazırlayıp onaylatacaktır?
GRC ile prekast aynı kavram değildir. GRC malzemeyi, prekast ise ürünün kullanılacağı yerden farklı bir ortamda önceden üretilmesini anlatır. Şartnamede “prekast panel” ifadesi tek başına kullanılırsa geleneksel betonarme prekast ile ince GRC kabuk panel arasında belirsizlik oluşabilir. Ürün tanımı mümkün olduğunca “metal karkaslı, taşıyıcı olmayan mimari GRC cephe paneli” gibi açık yazılmalıdır.
İlgili standartlar nasıl belirtilmelidir?
Standartlar bölümü, internetten bulunan uzun bir referans listesinin kopyalanması şeklinde hazırlanmamalıdır. Yalnız projenin kapsamıyla ilişkili standartlara yer verilmeli; standartlar arasında çelişki olması hâlinde hangi dokümanın öncelikli olduğu belirtilmelidir. İhale ve uygulama tarihindeki yürürlük durumu ile güncel baskılar ayrıca doğrulanmalıdır.
GRC ürünlerinde uluslararası uygulamada karşılaşılabilecek temel kaynaklar arasında şunlar bulunur:
- EN 1169, GRC ürünlerinde fabrika üretim kontrolüne ilişkin genel kurallar
- EN 1170 serisi, GRC için numune alma ve farklı malzeme deneylerine ilişkin yöntemler
- International GRCA tarafından yayımlanan üretim, kür, test, tasarım ve şartname rehberleri
- PCI MNL-128, GFRC panellerin planlama, şartname, tasarım, üretim ve montajına ilişkin tavsiye dokümanı
- PCI MNL-130, GFRC üretim tesisleri ve üretim kalite kontrolüne ilişkin el kitabı
- ASTM C1666/C1666M, GFRC ve çimento esaslı ürünlerde kullanılan alkali dayanımlı cam elyafa ilişkin gereklilikler
Bu kaynakların hepsinin aynı projede zorunlu tutulması gerekmez. Avrupa standardına göre yürütülen bir projeyle Kuzey Amerika standardına göre hazırlanan projenin terminolojisi, test yöntemi ve kabul değerleri farklı olabilir. Aynı özelliği farklı yöntemlerle ölçen iki standart rastgele bir arada yazılmamalıdır. Şartname; kullanılacak yöntemi, numune yaşını, birimi, sonuçların değerlendirilme biçimini ve kabul sınırını birlikte tanımlamalıdır.
Performansa dayalı şartname neden önemlidir?
Yalnız sabit bir reçete ve kabuk kalınlığı tarif etmek, her panel geometrisinde istenen sonucu garanti etmez. Aynı karışım; küçük bir söve, düz panel ve büyük açıklıklı üç boyutlu cephe elemanında farklı davranabilir. Bu nedenle GRC panel teknik şartnamesi, gerekli yerlerde reçete tarifinin yanında ölçülebilir performans kriterleri de içermelidir.
Performans başlıkları proje kapsamına göre şunları içerebilir:
- Malzemenin karakteristik eğilme davranışı
- Limit of proportionality veya ilk çatlak davranışına ilişkin değerler
- Modulus of rupture veya nihai eğilme dayanımı
- Kuru yoğunluk ve su emme gibi fiziksel özellikler
- Panelin kullanım, taşıma ve montaj durumlarındaki yapısal yeterliliği
- Rüzgâr basıncı ve emme etkileri
- Panel öz ağırlığı ve bağlantılara aktarılan yükler
- Bina hareketleri, sıcaklık değişimleri ve gerekli bağlantı hareketleri
- Proje gerektiriyorsa darbe, donma-çözülme veya çevresel maruziyet değerlendirmeleri
- Yüzey, renk, doku ve boyutsal tolerans kriterleri
Şartnameye başka bir projeden alınan dayanım veya su emme değeri doğrudan eklenmemelidir. Değerlerin ürün tipi, üretim yöntemi, servis koşulları ve tasarım hesabıyla uyumlu olması gerekir. Test sonuçlarının hangi güvenlik katsayıları veya tasarım kabulleriyle kullanılacağı yetkili tasarımcı tarafından açıklanmalıdır.
Malzeme bileşenleri nasıl tarif edilmelidir?
Cam elyaf takviyeli beton genel olarak çimento, ince agrega veya silis kumu, su, alkali dayanımlı cam elyaf ve projeye uygun katkılardan oluşur. Renkli veya özel dokulu ürünlerde pigment, görünür agrega ya da ayrı bir yüzey karışımı da kullanılabilir.
Malzeme bölümünde en az şu konular tanımlanmalıdır:
Çimento ve bağlayıcılar
Çimentonun türü ve ilgili ürün standardı belirtilmelidir. Beyaz çimento mimari renk amacıyla seçilebilir; ancak bütün GRC ürünlerinde zorunlu olduğu varsayılmamalıdır. Mineral katkı kullanılacaksa ürün performansına, renk tutarlılığına, kür ve dayanıklılığa etkisi üretici verileriyle değerlendirilmelidir.
İnce agrega
Agreganın tane dağılımı, temizliği, renk üzerindeki etkisi ve çimento esaslı matrisle uyumu dikkate alınmalıdır. Görünür yüzeylerde aynı kaynak ve parti yönetimi, renk değişimlerini sınırlandırmak için şartnamede ele alınabilir.
Su ve kimyasal katkılar
Karışım suyu ile katkıların ilgili standartlara uygunluğu, birbirleriyle uyumu ve üretim kayıtlarında izlenebilirliği istenmelidir. “Kimyasal katkı kullanılabilir” ifadesi tek başına yeterli değildir; katkının amacı, üretici tavsiyesi ve onay süreci açıklanmalıdır.
Alkali dayanımlı cam elyaf
GRC üretiminde sıradan E-cam elyafın aynı amaçla kullanılacağı varsayılmamalıdır. Elyafın çimento esaslı alkali ortam için geliştirilmiş AR cam elyaf olduğu, ürün belgesinin sunulacağı ve üretim yöntemiyle uyumlu biçimde kullanılacağı belirtilmelidir. Elyafın tipi, demet yapısı, kesim boyu ve hedef miktarı premix veya püskürtme yöntemine göre değişebilir.
Pigment ve yüzey malzemeleri
Pigmentin dış ortam kullanımına, alkali ortama ve hedeflenen renk kararlılığına uygunluğu belgelenmelidir. Yüzey koruyucu veya boya kullanılacaksa uygulama öncesi nem koşulları, astar, kat sayısı, uygulama yöntemi ve bakım gereksinimleri ayrı bir sistem olarak tanımlanmalıdır.
Üretim yöntemi şartnamede nasıl açıklanmalıdır?
GRC üretiminde yaygın iki yaklaşım premix ve püskürtme yöntemidir. Premix üretimde kesilmiş cam elyaf çimento esaslı karışıma kontrollü olarak eklenir. Püskürtme yönteminde harç ve sürekli cam elyaf demeti üretim başlığında bir araya gelerek kalıba uygulanır. İki yöntem aynı elyaf dağılımı, kesit kontrolü ve mekanik performansla değerlendirilmemelidir.
Şartname, ürünün hangi yöntemle üretileceğini doğrudan belirleyebilir veya üreticinin önerisini performans kriterlerine bağlı olarak kabul edebilir. Her iki durumda şu kontroller tanımlanmalıdır:
- Onaylı karışım tasarımı ve üretim yöntemi
- Hammaddelerin tartım ve dozaj kayıtları
- Püskürtme ekipmanının ve elyaf-harç oranının kontrolü
- Premix yöntemde elyafın homojen dağılması ve topaklanmanın önlenmesi
- Katmanların uygulanması ve uygun sıkıştırma
- Tasarlanan kabuk kalınlığının üretim boyunca kontrolü
- Gömülü parçalar, bağlantı pedleri ve karkas ilişkisinin çizimlere uygunluğu
- Kalıptan çıkarma için gerekli erken performansın doğrulanması
- Kür yönteminin ve süresinin kayıt altına alınması
Prekast imalatı bakımından şartnamenin amacı üreticinin her iş adımını tarif etmek değil, nihai ürünün doğrulanmasını sağlayan kritik kontrol noktalarını tanımlamaktır. Üreticinin kalite planı; kimin, neyi, hangi sıklıkta kontrol edeceğini ve uygunsuzlukta ne yapılacağını göstermelidir.

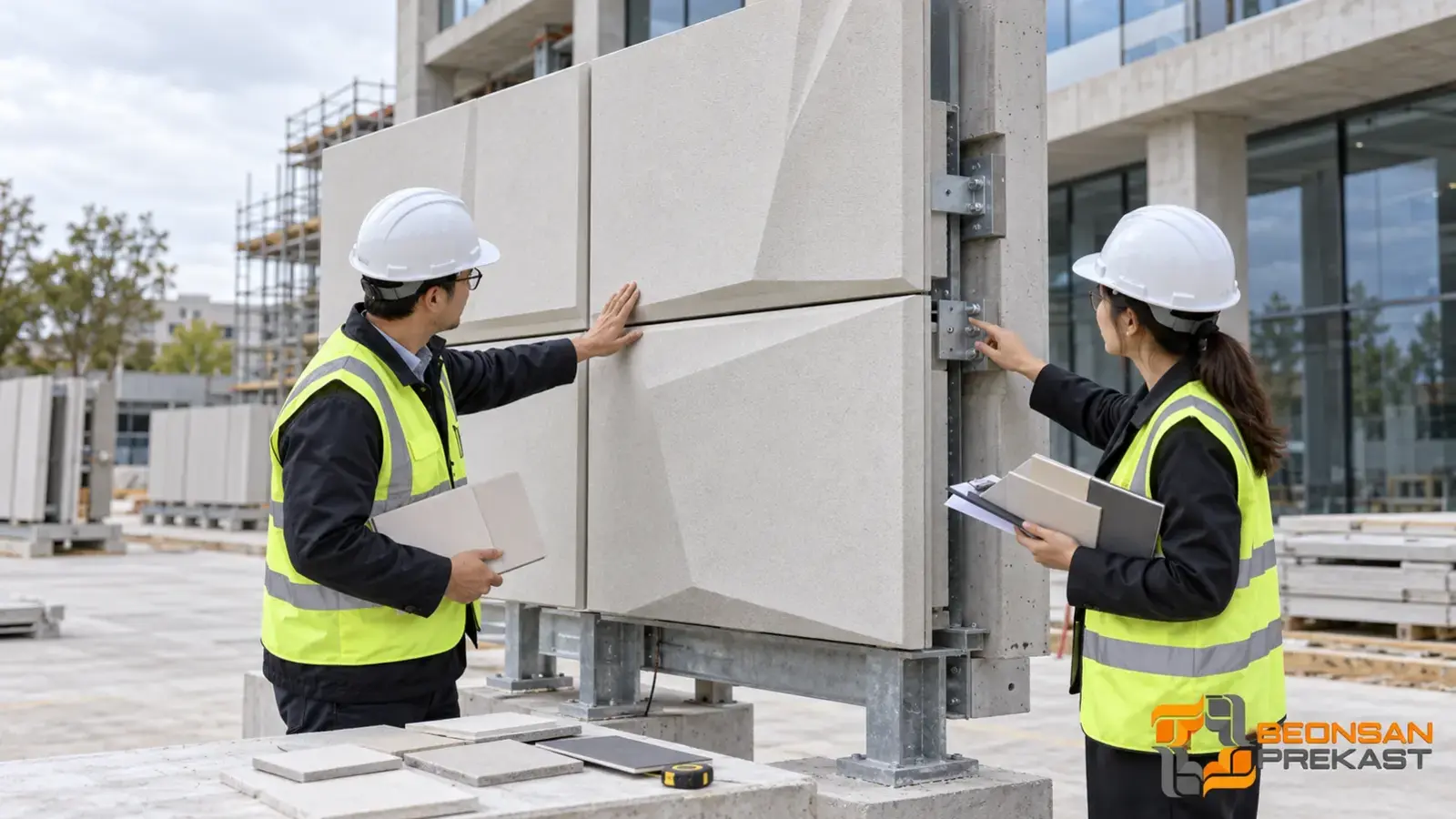

Model, kalıp ve numune süreci nasıl kurulmalıdır?
Mimari GRC’de kalıp, yalnız üretim aracı değildir; panel geometrisini, birleşimleri, kenar kalitesini, yüzey dokusunu ve tekrarlı elemanların tutarlılığını doğrudan etkiler. Şartnamede mimari form kalıp ve imalatı için kullanılacak dijital model, kalıp toleransları, birleşim izleri ve onay adımları tanımlanmalıdır.
Numune süreci üç seviyede ele alınabilir:
- Küçük renk ve doku numunesi, malzeme ile yüzey seçimini doğrular.
- Üretim büyüklüğünde numune panel, kalıp, renk, doku, köşe, tamir ve üretim yöntemini gösterir.
- Gerçek ölçekli cephe mock-up’ı; panel, derz, bağlantı, yalıtım ve komşu malzemelerin birlikte nasıl görüneceğini ve çalışacağını değerlendirmeye yardımcı olur.
Onaylı numunenin nerede saklanacağı, üretim boyunca karşılaştırma referansı olup olmayacağı ve kabul edilebilir doğal değişkenliğin nasıl değerlendirileceği belirtilmelidir. “Numuneye uygun olacaktır” cümlesi, değerlendirme mesafesi, ışık koşulu ve kabul aralığı tanımlanmadan anlaşmazlık oluşturabilir.
Panel tasarımı ve hesap sorumluluğu nasıl yazılmalıdır?
GRC kabuk panel çoğunlukla binanın ana taşıyıcısı değildir; ancak kendi ağırlığını, rüzgârı ve diğer tasarım etkilerini karkas ve ankrajları üzerinden yapıya güvenli biçimde aktarmalıdır. Panelin yalnız görünür yüzeyi değil, geçici üretim ve montaj durumları da hesapta dikkate alınmalıdır.
Tasarım bölümünde şu bilgiler açık olmalıdır:
- Tasarım kriterlerini ve yükleri sağlayan taraf
- Panel hesabını hazırlayan yetkili mühendis
- Kullanılacak hesap standardı ve malzeme deney değerleri
- Panel kabuğu, nervürler, dönüşler, açıklıklar ve keskin geçişlerin modellenmesi
- Taşıma, kaldırma, depolama ve montaj etkileri
- Karkas, bağlantı pedleri, ankrajlar ve bina bağlantılarının hesabı
- Servis durumu sehim ve çatlak kontrolü
- Bina toleransları ile panel ayar imkânı
- Sıcaklık, rötre ve bina hareketlerini karşılayacak bağlantı yaklaşımı
- Hesap raporu ile uygulama çizimlerinin onay süreci
Şartname, üreticiyi tasarım sorumluluğuna dâhil ediyorsa tasarım girdileri eksiksiz sağlanmalıdır. “Üretici her şeyi hesaplayacaktır” ifadesi; rüzgâr yükü, kat ötelenmesi, bina toleransı ve bağlantı yapılacak taşıyıcı eleman bilgileri verilmeden uygulanabilir değildir.
Karkas ve ankrajlar nasıl tanımlanmalıdır?
Karkaslı GRC panellerde metal sistem, GRC kabuğu binaya bağlayan mühendislik bileşenidir. Profil kesitleri yalnız alışılmış imalat pratiğine göre seçilmemeli; panel ölçüsü, ağırlığı, yükleri, bağlantı aralıkları ve hareket gereksinimleri üzerinden hesaplanmalıdır.
Şartnamede aşağıdaki konular bulunmalıdır:
- Metal profil ve levhaların malzeme sınıfları
- Kaynak, cıvata ve mekanik bağlantı gereklilikleri
- Korozyon koruma yöntemi ve çevresel maruziyetle uyumu
- GRC bağlantı pedlerinin veya ankrajların tipi ve yerleşimi
- Karkas ile GRC kabuk arasında farklı hareketleri karşılayan detaylar
- Panelin taşıyan ve hareket sağlayan bağlantılarının görevleri
- Ayar payları ve sahadaki montaj toleransları
- Farklı metaller arasında galvanik korozyon riskinin kontrolü
- Su tutabilecek kapalı detayların ve tahliye sorunlarının önlenmesi
- Kaldırma noktalarının projelendirilmesi ve işaretlenmesi
Bağlantı detayları yalnız tip çizimle bırakılmamalı; köşe, parapet, açıklık, dilatasyon ve farklı taşıyıcı yüzeylerdeki özel durumlar için ayrıca çözülmelidir. Prekast montajı sırasında erişilemeyecek bir cıvata veya kaynak noktası, kâğıt üzerinde doğru görünen detayı uygulanamaz hâle getirebilir.
Derzler ve cephe performansı nasıl ele alınmalıdır?
GRC kabuk ile tamamlanmış cephe sisteminin performansı birbirine karıştırılmamalıdır. İnce GRC panel tek başına bütün ısı, ses, hava-su veya yangın performansını tanımlamaz. Prekast cephe kaplama sisteminde panel, karkas, yalıtım, iç duvar, hava boşluğu, derzler ve su tahliye ayrıntıları birlikte çalışır.
Derz bölümünde şu bilgiler açıklanmalıdır:
- Tasarım derz genişliği ve kabul toleransı
- Panel ile bina hareketlerini karşılayacak derz kapasitesi
- Mastik, fitil ve astar uyumluluğu
- Derz yüzeyinin hazırlanması
- Farklı malzemelerle birleşimler
- Damlalık, eşik, parapet ve yatay yüzeylerde suyun yönlendirilmesi
- Arka boşluk ve tahliye prensibi
- Mastik rengi, görünüş kabulü ve bakım periyodu
“GRC su geçirmezdir” veya “GRC cephe yalıtımı sağlar” gibi koşulsuz ifadeler şartname kriteri olarak kullanılmamalıdır. Su ve yalıtım performansı gerekiyorsa tamamlanmış sistem için ölçülebilir hedef, detay ve gerekiyorsa test yöntemi belirtilmelidir. Isı yalıtımlı prekast cephe paneli çözümlerinde yalıtım türü, kalınlığı ve bağlantı bölgelerindeki süreklilik ayrıca değerlendirilmelidir.
Yüzey, renk ve doku kabulü nasıl yapılmalıdır?
Mimari GRC’de teknik yeterlilik kadar görünür yüzeyin tutarlılığı da önemlidir. Ancak çimento esaslı ürünlerde küçük doğal renk ve doku değişimleri oluşabilir. Şartname, sıfır değişkenlik gibi uygulanamaz bir beklenti yerine onaylı numune etrafındaki kabul aralığını tanımlamalıdır.
Yüzey kabulünde şu kriterler ele alınabilir:
- Renk ve doku için onaylı referans numune
- Görsel inceleme mesafesi ve aydınlatma koşulu
- Kalıp birleşimlerinin ve yüzey izlerinin kabulü
- Hava boşluğu, gözenek, kılcal çatlak, kenar kırığı ve yüzey tamiri sınırları
- Tamir harcının renk ve doku uyumu
- Panel kenarları, pahlar, dönüşler ve açıklıkların görünüşü
- Farklı üretim partilerinin cephede dağılım yöntemi
- Temizlik ve koruyucu uygulamaların numune üzerinden onayı
Renk değerlendirmesi yalnız dijital görsel veya katalog fotoğrafı üzerinden yapılmamalıdır. Küçük numunede beğenilen doku, büyük panelde ve gün ışığında farklı algılanabilir. Bu nedenle kritik projelerde tam boyutlu üretim numunesi ve cephe mock-up’ı daha güvenilir bir kabul temeli oluşturur.
Boyutsal toleranslar nasıl belirlenmelidir?
Toleranslar yalnız panelin eni ve boyuyla sınırlı değildir. Panel kalınlığı, diyagonaller, düzlemsellik, köşe geometrisi, açıklık konumu, gömülü parçalar, ankrajlar, karkas ve bağlantı delikleri için ayrı kriterler gerekebilir. Üretim toleransı, kaba yapı toleransı ve montaj ayar payı birbirine karıştırılmamalıdır.
Şartnamede aşağıdaki tolerans grupları ayrılabilir:
- Panel boyu, eni ve diyagonal farkı
- Görünür yüzeyin düzlemselliği veya tasarlanan eğriliği
- Kabuk kalınlığı ve yerel kalınlık değişimleri
- Kenar, pah ve profil ölçüleri
- Pencere ve kapı boşluklarının konumu
- Karkas ve gömülü parçaların panel referanslarına göre yeri
- Ankraj ve bağlantı noktalarının konumu
- Montaj sonrası derz genişliği, panel kotu ve komşu panel hizası
Sayısal değerler panel ölçüsü, formu, seçilen standardın toleransları ve proje gereksinimleri dikkate alınarak belirlenmelidir. Çok sıkı fakat ölçülemeyen toleranslar kalite sağlamaz; üretimi gereksiz zorlaştırır ve sahadaki gerçek yapı toleranslarıyla çelişebilir.
Kür ve kalıptan çıkarma koşulları nasıl yazılmalıdır?
GRC’nin erken yaş performansı; su kaybı, sıcaklık, nem ve kullanılan reçeteden etkilenir. Uygun olmayan kür veya erken kalıptan çıkarma yüzey kusurlarına, çatlaklara ve hedeflenen malzeme özelliklerinin elde edilememesine yol açabilir.
Kür bölümünde üreticinin kullanacağı yöntemin onaylı karışım tasarımıyla uyumlu olması istenmelidir. Kalıptan çıkarma, fabrika içi taşıma ve sevk için gerekli minimum koşullar kalite planında belirtilmelidir. Kür sıcaklığı, süresi ve koruma yöntemi kayıt altına alınmalı; farklı kür yöntemleri veya reçete değişiklikleri onay sürecine bağlanmalıdır.

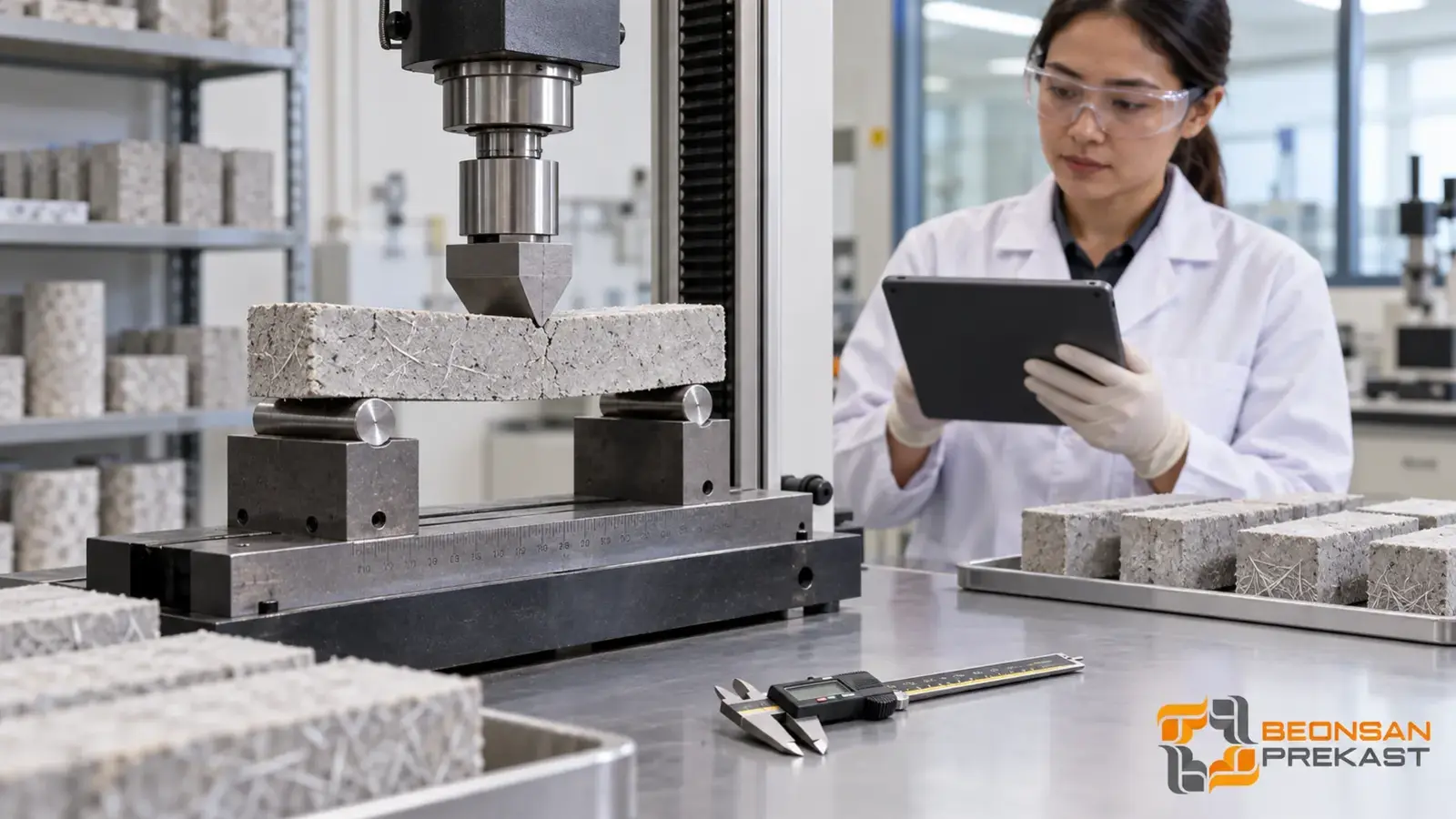

GRC testleri ve kalite kontrol planı nasıl oluşturulmalıdır?
GRC kalite kontrolü, yalnız bitmiş panellerin gözle incelenmesi değildir. Hammadde kabulünden dozaja, üretim ekipmanından kür kayıtlarına, numune deneylerinden panel ölçülerine kadar izlenebilir bir süreç kurulmalıdır.
Proje kalite planı şu bilgileri içermelidir:
- Hammadde belgeleri ve parti kayıtları
- Onaylı karışım tasarımı
- Üretim yöntemi ve ekipman kalibrasyonları
- Numunenin nereden, ne zaman ve kim tarafından alınacağı
- Uygulanacak EN 1170, ASTM veya seçilen diğer test yöntemleri
- Numune yaşı ve kondisyonlama yöntemi
- Deney sıklığı ve her üretim partisinin tanımı
- LOP, MOR, yoğunluk, su emme ve gerekiyorsa elyaf içeriği sonuçları
- Hedef değer, minimum kabul değeri ve istatistiksel değerlendirme yöntemi
- Uygun olmayan deney sonucunda tekrar test, araştırma ve ürün kararı
- Sonuçların hangi panel veya üretim partisiyle ilişkilendirileceği
Test sıklığı “gerektiğinde” gibi belirsiz bırakılmamalıdır. Aynı şekilde tek başarılı numune bütün üretimi temsil ediyor kabul edilmemelidir. Deney laboratuvarının yetkinliği, cihaz kalibrasyonu ve raporlama formatı proje başında belirlenmelidir.
Beonsan’ın mevcut kurumsal dokümanlarını incelemek için kalite belgeleri sayfası kullanılabilir. Bununla birlikte proje şartnamesi, genel firma belgelerinden ayrı olarak o işe ait deney raporlarını, üretim kayıtlarını ve panel izlenebilirliğini istemelidir.
Taşıma, depolama ve montaj şartları neden şartnamede yer almalıdır?
Fabrikada uygun üretilen bir panel, yanlış desteklenirse veya tanımlanmamış noktadan kaldırılırsa zarar görebilir. Bu nedenle teknik şartname üretim tesisi kapısında sona ermemelidir. Her panelin gerçek ağırlığı, ağırlık merkezi, kaldırma ankrajları, taşıma yönü, destek noktaları ve montaj sırası uygulama çizimlerinde gösterilmelidir.
Şartname aşağıdaki belgeleri isteyebilir:
- Panel kodlarıyla ilişkilendirilmiş sevk planı
- Kaldırma ve taşıma çizimleri
- Taşıma sehpası ve geçici depolama yöntemi
- Vinç ve kaldırma ekipmanı için gerekli kapasite bilgileri
- Şantiye erişim ve boşaltma planı
- Montaj sırası ve geçici sabitleme yöntemi
- Bağlantıların kontrol ve sıkma prosedürü
- Montaj sonrası kot, hizalama ve derz kontrolleri
- Taşıma hasarı için bildirim ve değerlendirme süreci
Panelin nasıl taşınacağı ürün tipine ve çizimlerine göre değişir; bütün GRC elemanlar için aynı yatay veya düşey sevk yöntemi yazılmamalıdır. Büyük, ince kabuklu veya açıklıklı elemanlarda burulma ve kenar hasarı riski ayrıca ele alınmalıdır.
Teslim edilecek teknik belgeler neler olmalıdır?
Şartnamenin “sunulacak belgeler” bölümü, işe başlamadan önce onaylanacak dokümanlarla iş sonunda teslim edilecek kayıtları ayırmalıdır.
Üretim öncesinde
- Üretici yeterlilik ve benzer iş bilgileri
- Ürün teknik verileri ve hammadde belgeleri
- Karışım tasarımı ile üretim yöntemi
- Tasarım hesapları ve uygulama çizimleri
- Panel kodlama ve izlenebilirlik planı
- Kalite kontrol ve test planı
- Renk, doku ve yüzey numuneleri
- Mock-up çizimleri ve kabul yöntemi
- Taşıma ve montaj yöntemi
Üretim sırasında ve iş sonunda
- Hammadde parti kayıtları
- Üretim ve kür kayıtları
- Numune alma tutanakları ve deney raporları
- Boyutsal ve görsel kontrol formları
- Uygunsuzluk, tamir ve yeniden kontrol kayıtları
- Panel sevk listeleri
- Montaj kontrol ve bağlantı kayıtları
- Uygulama sonrası çizimler
- Temizlik, bakım ve onarım talimatları
- Projede isteniyorsa garanti belgeleri
Belge listesi gerçek iş akışıyla ilişkilendirilmelidir. İstenip incelenmeyecek onlarca evrak yerine, ürünün uygunluğunu ve sorumluluk zincirini kanıtlayan belgeler tanımlanmalıdır.
Kabul, ret ve tamir kriterleri nasıl yazılmalıdır?
Bir şartname yalnız ideal ürünü tarif etmemeli; uygunsuzluk oluştuğunda izlenecek yolu da göstermelidir. Hangi kusurun doğrudan ret, hangisinin teknik inceleme ve hangisinin onaylı tamir gerektirdiği önceden açıklanmalıdır.
Kabul süreci şu ayrımı yapmalıdır:
- Yapısal veya bağlantı güvenliğini etkileyen uygunsuzluklar
- Boyutsal uyumu ve montajı engelleyen sapmalar
- Görsel kabul sınırını aşan yüzey kusurları
- Uygun yöntemle tamir edilebilecek küçük yerel kusurlar
- Deney sonucu hedefi karşılamayan üretim partileri
- İzlenebilirliği veya zorunlu belgesi bulunmayan ürünler
Tamir yöntemi üretici tarafından yazılı sunulmalı ve yetkili teknik ekip tarafından onaylanmalıdır. Tamirin malzeme uyumu, rengi, dokusu ve uzun dönem davranışı değerlendirilmelidir. Panel üzerinde iz bırakabilecek tamirler önce numune yüzeyinde denenebilir. Onaysız taşlama, dolgu, boya veya ankraj değişikliği kabul sürecinin yerine geçmemelidir.
Bakım ve kullanım dönemi şartnamede nasıl ele alınmalıdır?
Cephe teslim edildiğinde teknik sorumluluk tamamen sona ermez. Derz mastikleri, yüzey kaplamaları, metal bağlantılar ve su tahliye ayrıntıları kullanım boyunca kontrol gerektirebilir. Şartname, bakım dokümanında hangi bileşenin nasıl ve hangi aralıklarla inceleneceğini istemelidir.
Temizlik yöntemi yüzeyi aşındırmamalı veya renk farklılığı oluşturmamalıdır. Asitli ürünler, yüksek basınçlı yıkama veya sert mekanik temizlik gibi yöntemler üretici onayı olmadan önerilmemelidir. Değiştirilebilir panel ve erişilebilir bağlantı yaklaşımı varsa, bakım planında bu işlemlerin yöntemi de açıklanmalıdır.
GRC şartnamesinde sık yapılan hatalar
| Hatalı yaklaşım | Oluşturduğu risk | Doğru yaklaşım |
|---|---|---|
| Yalnız “GRC kullanılacaktır” yazmak | Ürün ve sistem kapsamının belirsiz kalması | Panel tipi, işlevi ve tedarik kapsamını açıklamak |
| Başka projeden sabit reçete kopyalamak | Geometri ve performansla uyumsuz ürün | Reçeteyi ölçülebilir performans kriterleriyle ilişkilendirmek |
| GRC ile genel prekastı aynı kabul etmek | Yanlış kesit, donatı ve üretim beklentisi | Malzeme ve üretim yöntemini ayrı tanımlamak |
| Çok sayıda standardı açıklamasız sıralamak | Çelişen test ve kabul yöntemleri | Uygulanacak standardı, baskıyı ve öncelik sırasını yazmak |
| Yüzeyi yalnız küçük numuneyle onaylamak | Büyük panelde beklenmeyen renk ve doku | Üretim numunesi ve gerektiğinde mock-up kullanmak |
| Karkas ve ankrajı üretici detayına bırakmak | Tasarım sorumluluğu ve yük aktarımında boşluk | Tasarım girdilerini, hesabı ve onay sürecini tanımlamak |
| “Su geçirmez, yanmaz, depreme dayanıklı” demek | Belgesiz ve sistemden kopuk performans iddiası | Tam sistem hedeflerini hesap ve belgelerle doğrulamak |
| Test sıklığını “gerektiğinde” yazmak | Üretim partilerinin izlenememesi | Numune, sıklık, yöntem ve kabul prosedürünü belirlemek |
| Taşıma ve montajı şartname dışında bırakmak | Fabrikadan sonra panel hasarı veya uygunsuz bağlantı | Sevk, kaldırma ve montaj belgelerini kapsama almak |
| Tamir kriteri belirlememek | Sahada kontrolsüz yüzey ve bağlantı müdahalesi | Onay, numune ve yeniden kontrol süreci oluşturmak |
Uygulanabilir GRC teknik şartname kontrol listesi
Şartname yayımlanmadan önce aşağıdaki sorular kontrol edilebilir:
- Ürünün GRC/GFRC olduğu ve kullanım amacı açık mı?
- Panelin ana taşıyıcı olup olmadığı belirtilmiş mi?
- Üretici, tasarımcı, yüklenici ve montaj ekibinin sorumlulukları ayrılmış mı?
- Tasarım yükleri ve bina hareketleri verilmiş mi?
- Malzeme bileşenleri ve AR cam elyaf gerekliliği tanımlanmış mı?
- Premix veya püskürtme yönteminin onay koşulları yazılmış mı?
- Performans değerleri test yöntemi ve numune yaşıyla birlikte verilmiş mi?
- Numune alma ve deney sıklığı belirli mi?
- Panel, karkas ve ankraj hesapları istenmiş mi?
- Korozyon koruması ile farklı metal birleşimleri çözülmüş mü?
- Derz, yalıtım ve su tahliye sorumlulukları açık mı?
- Renk, doku, tamir ve görsel kabul kriterleri belirli mi?
- Üretim, yapı ve montaj toleransları birbirinden ayrılmış mı?
- Tam boyutlu numune veya mock-up gereksinimi değerlendirilmiş mi?
- Taşıma, depolama, kaldırma ve geçici sabitleme yöntemleri istenmiş mi?
- Uygunsuz ürün, tekrar test, tamir ve ret prosedürü yazılmış mı?
- İş sonunda sunulacak kalite ve bakım dosyası tanımlanmış mı?
Projeye özel şartname daha karşılaştırılabilir teklifler sağlar
Başarılı bir GRC şartnamesi, üreticiyi yalnız düşük fiyat üzerinden değil; doğrulanabilir malzeme performansı, mühendislik yaklaşımı, yüzey kalitesi, test planı ve montaj yeterliliği üzerinden değerlendirmeye yardımcı olur. Böylece ihale aşamasındaki tekliflerin aynı kapsamı karşılaması, üretim sırasında kontrollerin belgelenmesi ve teslimde kabul kriterlerinin nesnel biçimde uygulanması kolaylaşır.
Beonsan, GRC ve mimari cephe uygulamalarını panel bölümlendirmesi, özel dizayn cephe elemanları, model-kalıp, üretim, bağlantı ve montaj süreçleriyle birlikte ele alır. Farklı ölçekte tamamlanmış uygulamaları Beonsan projeleri sayfasında inceleyebilir; projenizin mimari çizimlerini ve teknik kapsamını paylaşmak için Beonsan ile iletişime geçebilirsiniz.
Sıkça sorulan sorular
GRC teknik şartnamesini kim hazırlamalıdır?
Şartname; mimar, cephe danışmanı, yapı mühendisi ve ilgili proje disiplinlerinin girdileriyle hazırlanmalıdır. Üretici, uygulanabilirlik ve üretim yöntemi konusunda teknik katkı sağlayabilir; ancak tasarım yükleri, bina hareketleri, yangın ve yalıtım gereksinimleri ilgili proje müelliflerinden gelmelidir. Sorumluluklar şartnamede ve sözleşme dokümanlarında açıkça ayrılmalıdır.
GRC şartnamesinde sabit panel kalınlığı yazılmalı mıdır?
Bütün ürünler için tek kalınlık yazmak doğru değildir. Gerekli kesit; panel boyutu, geometri, üretim yöntemi, malzeme deney değerleri, açıklıklar, karkas ve tasarım yükleri üzerinden belirlenir. Şartname minimum üretim kontrollerini ve hesapla doğrulanacak tasarım yaklaşımını açıklayabilir; nihai kalınlık onaylı hesap ve uygulama çizimleriyle doğrulanmalıdır.
GRC için hangi testler istenmelidir?
Test programı ürün ve projeye göre belirlenir. Eğilme davranışı için LOP ve MOR, fiziksel özellikler için yoğunluk ve su emme, üretim kontrolü için elyaf içeriği gibi deneyler değerlendirilebilir. Ancak test adı tek başına yeterli değildir; standart, numune şekli, numune yaşı, deney sıklığı, kabul değeri ve uygunsuz sonuç prosedürü birlikte yazılmalıdır.
Küçük renk numunesi GRC cepheyi onaylamak için yeterli midir?
Küçük numune ilk renk ve doku seçimi için yararlıdır, fakat büyük paneldeki kalıp izi, köşe, tamir, derz ve ışık-gölge etkisini tam göstermez. Görsel beklentinin yüksek olduğu projelerde üretim büyüklüğünde numune panel ve gerektiğinde gerçek ölçekli cephe mock-up’ı hazırlanmalıdır. Onaylı numune üretim boyunca karşılaştırma referansı olarak saklanmalıdır.
GRC panel için yangın sınıfı şartnameye yazılabilir mi?
Yalnız doğrulanabilir ürün veya sistem belgesi varsa yazılmalıdır. GRC kabuğun çimento esaslı olması, boya, yalıtım, karkas, derz dolgusu ve diğer cephe bileşenlerinin tamamı için otomatik olarak aynı yangın performansını kanıtlamaz. Projede gereken yangına tepki veya dayanım kriteri, ilgili test ve sınıflandırma standardıyla birlikte tamamlanmış sistem düzeyinde tanımlanmalıdır.
GRC panelde yüzey çatlağı görülürse ürün reddedilir mi?
Her çatlak otomatik olarak aynı kararı gerektirmez; ancak inceleme yapılmadan kabul veya tamir edilmemelidir. Çatlağın yeri, genişliği, derinliği, yayılımı ve panel-karkas ilişkisi kayıt altına alınmalı; sebebi araştırılmalıdır. Yetkili teknik ekip yapısal etkiyi ve görünüş kabulünü değerlendirerek ret, onaylı tamir veya ek test kararı vermelidir.
Üreticinin katalog değerleri şartname için yeterli midir?
Katalog değerleri ön değerlendirme sağlar fakat projeye ait doğrulamanın yerine geçmez. Kullanılacak üretim yöntemi, gerçek karışım, panel geometrisi, test yaşı ve laboratuvar koşulları katalogdaki üründen farklı olabilir. Şartname, tasarımda kullanılan değerlerin onaylı ürün verileri ve proje üretimini temsil eden deney sonuçlarıyla doğrulanmasını istemelidir.
